Xe tải Chenglong M3 gắn cẩu Hyundai Everdigm HLC-5014 5 tấn
Trang chủ › Xe tải gắn cẩu Hyundai Everdigm › Xe tải Chenglong M3 gắn cẩu Hyundai Everdigm HLC-5014 5 tấn

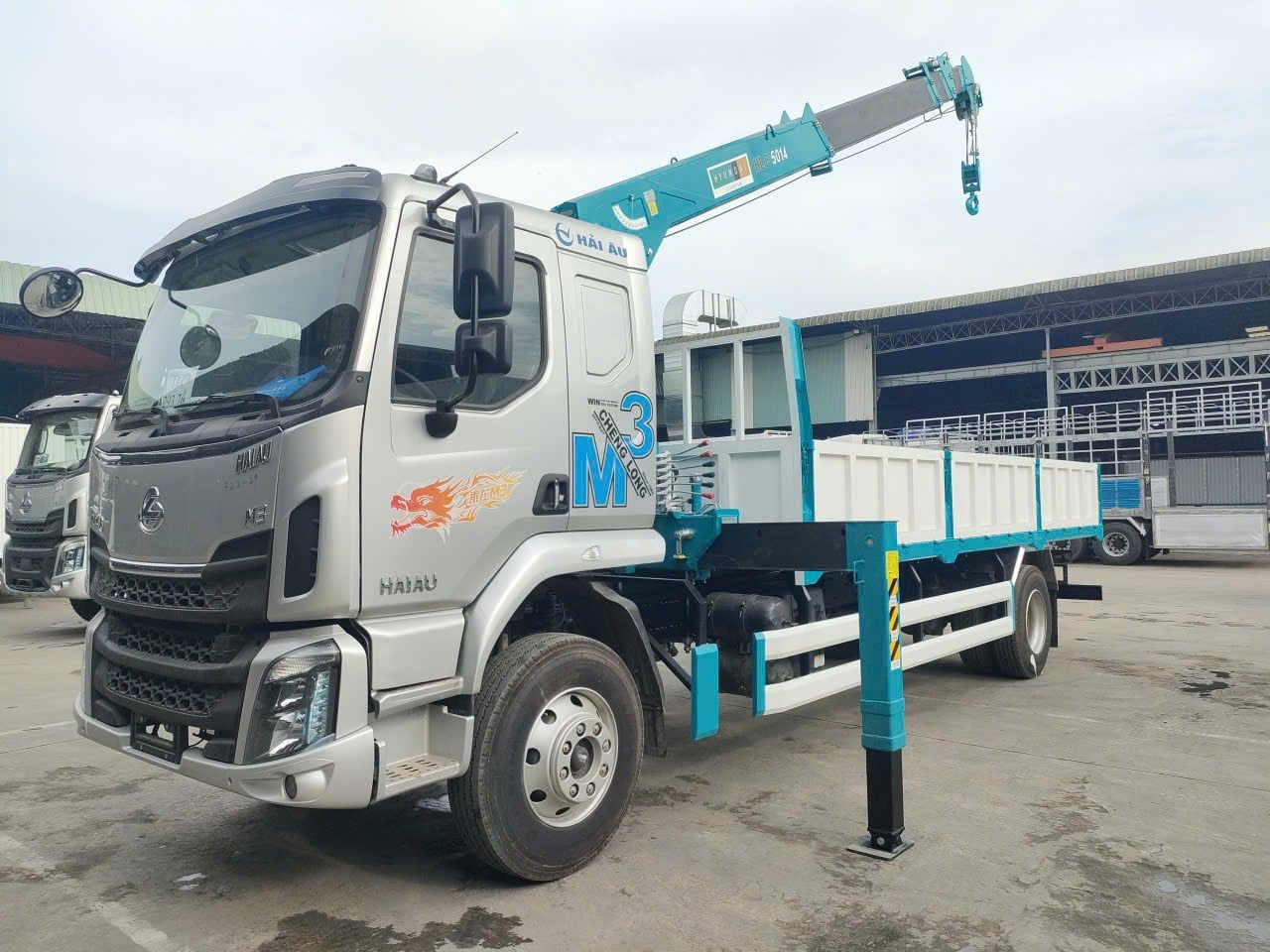

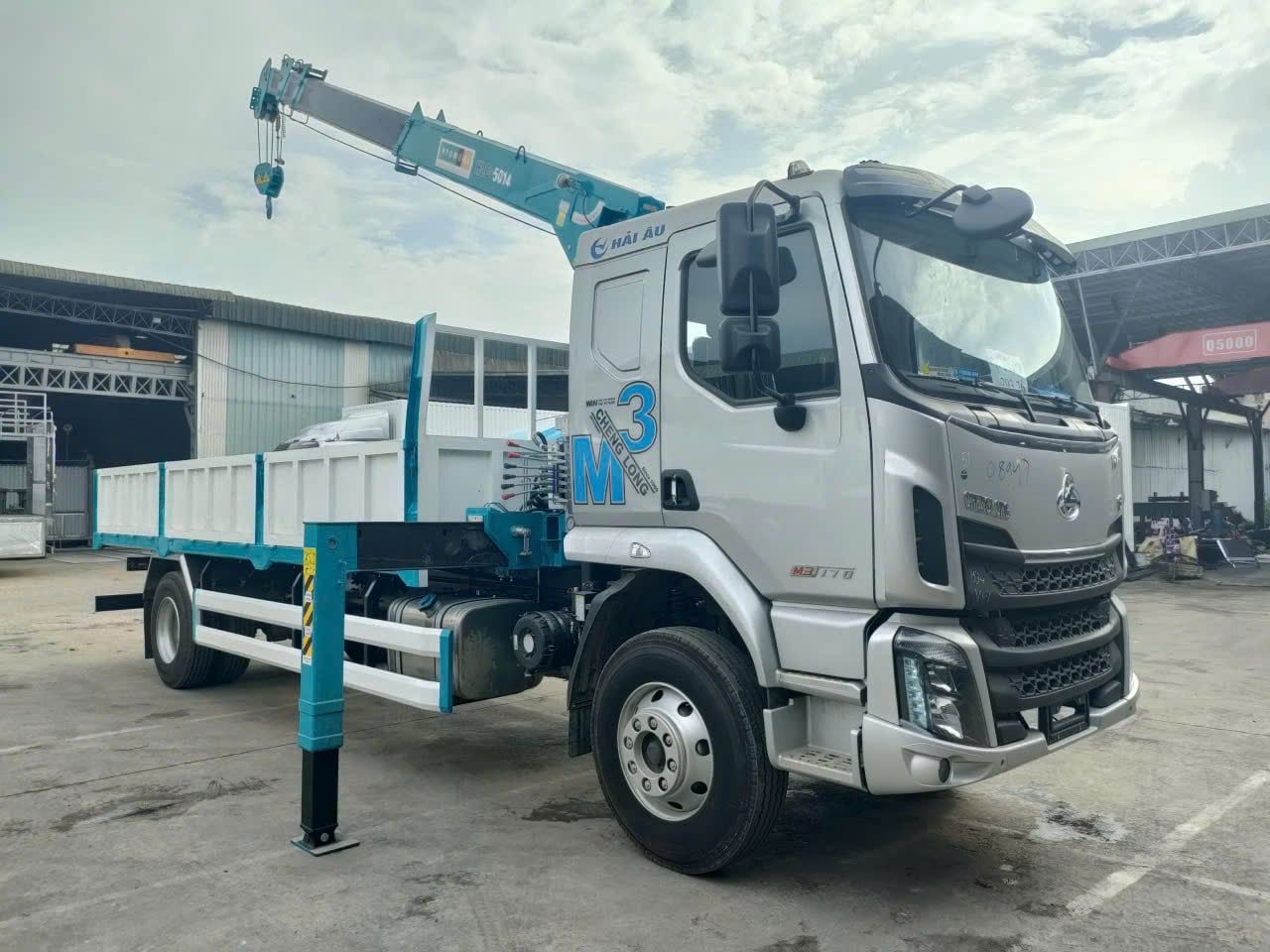

Xe tải Chenglong M3 gắn cẩu Hyundai Everdigm HLC-5014 là cấu hình ô tô tải có cần cẩu, số loại LZ1161M3ABT/NPU-GC1, dẫn động 4x2, lắp cẩu tự hành 4 đốt lục giác HLC-5014 của Hyundai Everdigm (Hàn Quốc). Đây là bản dành cho đơn vị chở hàng là chính, cẩu là công cụ tự bốc dỡ: giấy chứng nhận đăng kiểm cho phép chở 7.500 kg, thùng lửng lòng 6.700 mm, cẩu nâng 5.000 kg tại bán kính 2,5 m. Cấu hình này không phù hợp nếu bạn thường nâng tải ở tầm với xa (tại 10,7 m cẩu chỉ còn 990 kg), cần nâng quá 5 tấn, hoặc cần bản cẩu kèm mũi khoan.
"Đây là cấu hình gắn cẩu HLC-5014 có tải trọng chở hàng cao nhất trong nhóm mà VietNhatCorp đang cung cấp: 7.500 kg trên nền xe 2 trục, thùng dài 6,7 m, tổng khối lượng cho phép 16.000 kg."

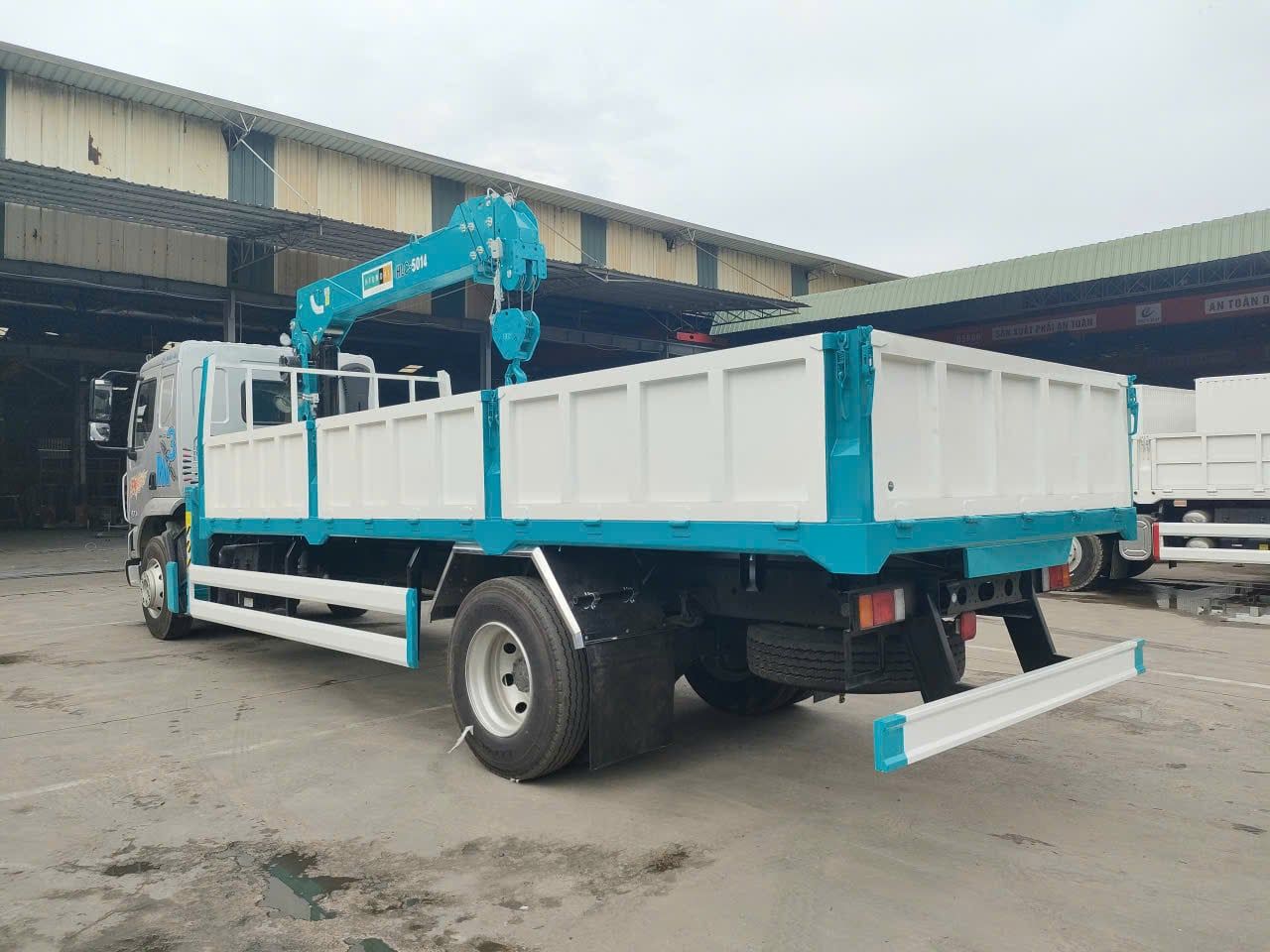

Điều khiến bản Chenglong M3 khác các bản cùng cẩu HLC-5014
Cẩu giống nhau ở mọi nền xe, nên khác biệt nằm ở phần tải còn lại cho hàng hoá. Bản này được cấp phép chở 7.500 kg với lòng thùng 6.700 mm và lốp 11R22.5 — cao hơn bản trên nền JAC N900 (6.550 kg, thùng 6.110 mm). Nói cách khác: cùng một cẩu 5 tấn, bản Chenglong M3 chở thêm gần 1 tấn hàng mỗi chuyến.
Bằng chứng: Giấy chứng nhận chất lượng ATKT & BVMT số 0769/VAQ09-01/23-00 ngày 07/09/2023, số loại LZ1161M3ABT/NPU-GC1; Technical Specification HLC-5014 của Hyundai Everdigm Corp. So sánh giới hạn trong các cấu hình VietNhatCorp đang cung cấp, chưa kiểm chứng đối thủ ngoài thị trường.
▶️ Vì sao chọn nền Chenglong M3 cho cẩu HLC-5014?
Hyundai Everdigm khuyến nghị lắp HLC-5014 cho xe có tải trọng từ 4,5 tấn trở lên, nên yếu tố quyết định không phải cẩu mà là dư địa tải trọng và chiều dài thùng của xe nền. Chenglong M3 bản LZ1161M3ABT/NPU-GC1 có chiều dài cơ sở 6.100 mm, khối lượng bản thân 8.305 kg và được phép chở 7.500 kg — đây là điểm rơi tốt cho đơn vị vừa vận tải vật liệu, vừa cần tự nâng hạ. Động cơ Yuchai YC4S170-50 dung tích 3.767 cm³, công suất 125 kW tại 2.600 v/ph, phanh khí nén tang trống, lốp 11R22.5. Nếu bạn muốn đối chiếu các nền xe khác cùng gắn cẩu này, xem bài so sánh xe cơ sở gắn cẩu Hyundai Everdigm HLC-5014.
▶️ Bảng thông số kỹ thuật đầy đủ
✔️ Khối 1 — Xe cơ sở Chenglong M3 (theo Giấy chứng nhận đăng kiểm)
| Thông số | Chi tiết |
|---|---|
| Nhãn hiệu / số loại | CHENGLONG LZ1161M3ABT/NPU-GC1 |
| Loại phương tiện | Ô tô tải có cần cẩu |
| Công thức bánh xe | 4 x 2 (số lốp trục I/II: 02/04) |
| Khối lượng bản thân | 8.305 kg (trục trước 4.715 kg / trục sau 3.590 kg) |
| Khối lượng hàng cho phép chở | 7.500 kg (theo thiết kế và khi tham gia giao thông) |
| Khối lượng toàn bộ cho phép | 16.000 kg (trục trước 6.140 kg / trục sau 9.860 kg) |
| Số người cho phép chở | 03 người kể cả người lái |
| Kích thước bao (D x R x C) | 9.870 x 2.500 x 3.630 mm |
| Chiều dài cơ sở | 6.100 mm |
| Vết bánh trước / sau | 1.900 mm / 1.810 mm |
| Kích thước lòng thùng | 6.700 x 2.350 x 600 mm |
| Động cơ | YC4S170-50, diesel 4 kỳ, 4 xi lanh thẳng hàng, tăng áp |
| Dung tích làm việc | 3.767 cm³ |
| Công suất lớn nhất | 125 kW / 2.600 v/ph |
| Hộp số | Đang cập nhật |
| Hệ thống lái | Trục vít – ê cu bi, cơ khí có trợ lực thủy lực |
| Hệ thống phanh | Tang trống cả hai trục, dẫn động khí nén; phanh đỗ tác động bánh xe trục 2; phanh rơ-moóc tự hãm |
| Lốp trước / sau | 11R22.5 / 11R22.5 |
✔️ Khối 2 — Cẩu Hyundai Everdigm HLC-5014 (theo catalogue hãng)
| Thông số | Chi tiết |
|---|---|
| Model / nhà sản xuất | HLC-5014 — Hyundai Everdigm Corp (Hàn Quốc) |
| Kiểu cẩu | Cẩu tự hành cần ống lồng (Telescopic Lorry Crane) |
| Sức nâng lớn nhất | 5.000 kg tại 2,5 m (ghi trên giấy chứng nhận) |
| Tải tại tầm với lớn nhất | 990 kg tại 10,7 m (ghi trên giấy chứng nhận) |
| Chiều cao nâng lớn nhất | 12,9 m |
| Chiều cao làm việc lớn nhất | 13,7 m |
| Bán kính làm việc lớn nhất | 10,7 m |
| Hình dạng cần / số đốt | Lục giác (Hexagonal) — 4 đốt |
| Kết cấu ra cần | 2 xi lanh + 1 cáp |
| Góc nâng cần | 0° ~ 76° |
| Cơ cấu quay | Trục vít – bánh vít + phanh thủy lực; quay 360° liên tục; 2 vòng/phút |
| Tời nâng | Hộp giảm tốc bánh răng thẳng + phanh cơ khí; cáp Φ10 x 75 m; móc có lẫy an toàn |
| Hệ thủy lực | Bơm piston 47 L/phút @ 1.000 v/ph; áp suất 350 kgf/cm²; thùng dầu 50 L |
| Chân chống | 2 chân chống chính — ra ngang bằng tay, hạ đứng bằng thủy lực. Chân chống sau là tùy chọn |
| Điều khiển | Tay trang bên hông cẩu |
| Tự trọng cẩu | 1.960 kg theo catalogue (chưa gồm PTO, ống dẫn, bơm thủy lực, trục truyền và chassis) |
✔️ Bảng tải theo tầm với — HLC-5014
| Tầm với | Tải định mức | Đốt cần |
|---|---|---|
| 2,5 m | 5.000 kgf | Cần thu gọn |
| 3,5 m | 3.660 kgf | 1st Boom |
| 5,9 m | 1.990 kgf | 2nd Boom |
| 8,3 m | 1.400 kgf | 2nd Boom |
| 10,7 m | 990 kgf | 3rd Boom |
📌 Minh bạch dữ liệu: hai mốc 5.000 kg tại 2,5 m và 990 kg tại 10,7 m được ghi trực tiếp trên Giấy chứng nhận đăng kiểm của cấu hình này; các mốc còn lại lấy từ Technical Specification HLC-5014. Tải trong bảng là tải định mức, thay đổi theo điều kiện vận hành thực tế, độ cứng nền và vị trí lắp cẩu. VietNhatCorp không suy diễn tải ở những bán kính không có trong tài liệu. Ảnh biểu đồ tải gốc và catalogue PDF: đang cập nhật.
▶️ Phân tích thông số — điều gì thực sự quyết định
✔️ 7.500 kg tải hàng là lý do chính để chọn bản này
Khi gắn cẩu, mỗi cấu hình đều "mất" một phần tải cho cụm cẩu. Với bản Chenglong M3, giấy chứng nhận vẫn cho phép chở 7.500 kg trên tổng khối lượng 16.000 kg — nghĩa là xe không bị biến thành xe cẩu thuần mà vẫn là xe tải chở hàng đúng nghĩa. Lòng thùng 6.700 mm và bề rộng 2.350 mm cũng phù hợp để chở thép hình, ống, cấu kiện dài.
✔️ Sức nâng phụ thuộc bán kính, không phải con số "5 tấn"
5 tấn chỉ đúng ở 2,5 m — tải nằm gần thành xe. Ra 5,9 m còn 1.990 kgf, ra 8,3 m còn 1.400 kgf, ở 10,7 m còn 990 kg. Cách tính đúng: đo khoảng cách thực tế từ tâm quay cẩu tới điểm đặt hàng, rồi đối chiếu bảng tải, chứ không lấy sức nâng lớn nhất làm chuẩn.
✔️ Cần 4 đốt lục giác: đánh đổi giữa tầm với và độ ổn định
Cần lục giác 4 đốt ra cần bằng 2 xi lanh và 1 cáp; tiết diện 6 mặt phân bố ứng suất đều hơn cần chữ nhật, ít biến dạng khi nâng lệch tâm. Muốn với xa hơn ở cùng mức tải thì phải tăng số đốt, và điều đó thuộc phân khúc cẩu lớn hơn.
✔️ Tải trục quan trọng ngang tải tổng
Phân bố khối lượng toàn bộ theo chứng nhận là 6.140 kg trục trước và 9.860 kg trục sau. Khi xếp hàng, hãy phân bố dọc thùng để không vượt giới hạn trục sau — đây là lỗi thường gặp khi chở vật liệu nặng dồn về phía sau. Lưu ý: tự trọng cẩu 1.960 kg theo catalogue đã nằm trong khối lượng bản thân 8.305 kg của xe hoàn chỉnh, không cộng thêm lần nữa.
✔️ Cabin và khu vực điều khiển
Cabin Chenglong M3 bố trí 03 chỗ ngồi kể cả người lái, hệ thống lái trục vít – ê cu bi có trợ lực thủy lực, phanh khí nén tang trống. Cẩu HLC-5014 vận hành bằng tay trang bố trí bên hông, người điều khiển đứng cạnh xe và quan sát trực tiếp vùng nâng — chi tiết nội thất và trang bị tiện nghi theo từng lô xe: đang cập nhật.
Cần kiểm tra bản Chenglong M3 + HLC-5014 có khớp việc của bạn?
Gửi tải nặng nhất, khoảng cách nâng và loại hàng thường chở — kỹ thuật đối chiếu bảng tải trước khi báo giá.
💬 Nhận báo giá qua Zalo 📞 Gọi ngay: 0918 666 480▶️ 12 thiết bị an toàn tiêu chuẩn của cẩu HLC-5014
📌 Danh mục trên theo catalogue HLC-5014 của Hyundai Everdigm. Các hạng mục tùy chọn — bộ giới hạn mô-men tự động (AML), chân chống sau, gầu thép, két làm mát dầu, cảm biến nhiệt vùng lạnh, chân chống chính thủy lực, chân chống dài hơn — không phải trang bị tiêu chuẩn và chỉ có khi được xác nhận trong hồ sơ cấu hình thực tế.
▶️ Thủ tục pháp lý và đăng kiểm — dẫn nhanh
Xe hoàn chỉnh thuộc loại "ô tô tải có cần cẩu", nhãn hiệu CHENGLONG, số loại LZ1161M3ABT/NPU-GC1, mã số khung LNXAEF03**, được cấp Giấy chứng nhận chất lượng an toàn kỹ thuật và bảo vệ môi trường số 0769/VAQ09-01/23-00 ngày 07/09/2023, quy chuẩn ghi trên chứng nhận là QCVN 09:2015/BGTVT. Cẩu được ghi nhận trực tiếp trên chứng nhận: HYUNDAI EVERDIGM HLC-5014, 5.000 kg tại 2,5 m và 990 kg tại 10,7 m. Nội dung chi tiết về kiểm định thiết bị nâng, chứng chỉ vận hành cẩu và giới hạn tải trục được đặt ở bài chuyên đề đăng kiểm xe cẩu tự hành theo QCVN 09 — CẦN TẠO. VietNhatCorp hỗ trợ hồ sơ đăng ký – đăng kiểm trọn gói khi mua xe.
🔍 4 câu tự kiểm trước khi xuống tiền
① Mỗi chuyến bạn cần chở bao nhiêu tấn?
Từ 6,6 đến 7,5 tấn: bản Chenglong M3 là lựa chọn hợp lý nhất trong nhóm gắn cẩu HLC-5014. Dưới 6,5 tấn: các nền xe khác cùng cẩu có thể tiết kiệm hơn.
② Hàng của bạn dài bao nhiêu mét?
Lòng thùng 6.700 mm chở tốt thép hình, ống, cột. Hàng dài hơn 6,7 m phải tính phương án chằng buộc và xin phép chở hàng quá khổ.
③ Điểm nâng nằm cách xe bao nhiêu mét?
Trong 3,5 m: dư sức. Quanh 5,9 m: 1.990 kgf. Từ 8,3 m trở ra: chỉ 1.400 kgf và 990 kg — nếu đây là công việc thường ngày, hãy tính phân khúc cẩu lớn hơn.
④ Nền thi công có yếu hoặc nghiêng không?
Cấu hình tiêu chuẩn chỉ có 2 chân chống chính, ra ngang bằng tay. Nền đất mềm nên tính thêm chân chống sau dạng tùy chọn và tấm kê chân.
▶️ Ứng dụng phù hợp nhất với cấu hình này
Ưu tiên số 1 của bản này: chở dầm, thép hình, khung nhà tiền chế dài tới 6,7 m rồi tự hạ tải tại xưởng và công trường.
Giao ống, gạch block, cấu kiện bê tông nhỏ nhiều điểm trong ngày, không phụ thuộc cẩu tại bãi.
Bốc kiện hàng, bao lớn, gỗ tròn ngắn tại điểm không có xe nâng.
Hạ đặt máy phát, bồn, cụm thiết bị công nghiệp trong bán kính 2,5–5,9 m.
▶️ Thiết bị và phụ kiện kèm theo
| Hạng mục | Ghi chú |
|---|---|
| Cụm cẩu HLC-5014 4 đốt lục giác | Hyundai Everdigm, kèm 12 thiết bị an toàn tiêu chuẩn |
| Tời + cáp thép Φ10 x 75 m | Phanh cơ khí, móc có lẫy an toàn |
| 2 chân chống chính | Ra ngang bằng tay, hạ đứng thủy lực |
| Bơm piston + thùng dầu 50 L | 47 L/phút @ 1.000 v/ph, 350 kgf/cm² |
| Thùng lửng 6.700 x 2.350 x 600 mm | Đóng theo hồ sơ thiết kế đã được phê duyệt; vật liệu và số bửng theo lô: đang cập nhật |
| Hồ sơ đăng ký – đăng kiểm | Hỗ trợ trọn gói khi mua xe |
| Tùy chọn tính thêm phí | AML, chân chống sau, gầu thép, két làm mát dầu, cảm biến nhiệt vùng lạnh, chân chống chính thủy lực, chân chống dài hơn |
▶️ Giới hạn cần biết trước khi mua
| Giới hạn | Hệ quả & hướng xử lý |
|---|---|
| Tải giảm nhanh theo tầm với | Ở 10,7 m chỉ còn 990 kg. Thường xuyên nâng xa → cần phân khúc cẩu lớn hơn |
| Không có bản kèm mũi khoan | Cần khoan hố dựng cột → xem nhóm cẩu có khoan phân khúc trên |
| Chỉ điều khiển tay trang bên hông | Không có điều khiển từ xa trong cấu hình tiêu chuẩn |
| Chân chống sau là tùy chọn | Nền yếu, nâng nghiêng nhiều nên bổ sung để tăng ổn định |
| Xe dài 9,87 m, cao 3,63 m | Cần cân nhắc khi vào công trình chật, cổng thấp hoặc đường nội bộ nhỏ |
| Tổng tải 16.000 kg, giới hạn trục sau 9.860 kg | Phải đúng hạng giấy phép lái xe và xếp hàng cân bằng theo chiều dọc thùng |
▶️ Dự án thực tế
Đang cập nhật. VietNhatCorp chỉ công bố case study khi có đủ tên đơn vị, số lượng xe và năm bàn giao được khách hàng đồng ý.
▶️ Cấu hình khác cùng cẩu HLC-5014 và trang liên quan
- So sánh các xe cơ sở gắn cẩu Hyundai Everdigm HLC-5014 — chọn nền xe theo tải trọng chở hàng
- Xe tải JAC N900 gắn cẩu Hyundai Everdigm HLC-5014 5 tấn — chở 6.550 kg, thùng 6.110 mm
- Xe Dongfeng B180 gắn cẩu Hyundai Everdigm HLC-5014 5 tấn
- Xe Dongfeng 6x4 gắn cẩu Hyundai Everdigm HLC-5014 5 tấn — bản 3 chân, tải trục phân bố khác
- Danh mục xe tải gắn cẩu 5 tấn — xem các thương hiệu cẩu khác cùng mức tải
- Trang tổng quan xe tải gắn cẩu Hyundai Everdigm
- Bảng giá xe tải gắn cẩu Hyundai Everdigm
▶️ Câu hỏi thường gặp
Bản Chenglong M3 chở được nhiều hơn bản JAC bao nhiêu?
Theo giấy chứng nhận, bản Chenglong M3 chở 7.500 kg với thùng 6.700 mm, còn bản JAC N900 chở 6.550 kg với thùng 6.110 mm — chênh 950 kg và gần 60 cm chiều dài thùng.
Ở tầm với xa nhất cẩu còn nâng được bao nhiêu?
990 kg tại 10,7 m — con số này ghi trực tiếp trên giấy chứng nhận đăng kiểm của xe, không phải số quy đổi.
12,9 m và 13,7 m khác nhau chỗ nào?
12,9 m là chiều cao nâng lớn nhất tính tới móc; 13,7 m là chiều cao làm việc lớn nhất tính tới đầu cần. Khi tính khoảng thông thủy dưới đường dây điện hoặc mái, dùng 13,7 m.
Xe có mấy chân chống và ra chân bằng gì?
2 chân chống chính: ra ngang bằng tay, hạ đứng bằng thủy lực. Chân chống sau là tùy chọn, không có sẵn theo tiêu chuẩn.
Cẩu có bộ giới hạn mô-men tự động (AML) không?
AML thuộc danh mục tùy chọn của HLC-5014. Nếu hồ sơ cấu hình xe không ghi nhận, mặc định là không có. VietNhatCorp sẽ xác nhận theo từng lô xe khi báo giá.
Giá bao nhiêu và có trả góp không?
Giá thay đổi theo lô xe, cấu hình tùy chọn và thời điểm giao nên VietNhatCorp báo theo từng đợt. Có hỗ trợ vay 70–80% giá trị, thời hạn tới 60 tháng với xe chuyên dùng. Gọi 0918 666 480 để nhận báo giá theo cấu hình của bạn.
Hồ sơ giao xe gồm những gì?
Giấy chứng nhận chất lượng ATKT & BVMT của xe hoàn chỉnh, hồ sơ CO/CQ của cụm cẩu, hướng dẫn vận hành và hỗ trợ đăng ký – đăng kiểm. Chính sách bảo hành chi tiết theo từng đơn hàng: đang cập nhật.
