Cấu tạo và cách vận hành cẩu tháp - Thông số và Catalogue

Trong ngành xây dựng hiện đại, đặc biệt là với các công trình cao tầng và siêu cao tầng, cẩu tháp (Tower Crane) là thiết bị không thể thiếu. Nó không chỉ là một cỗ máy khổng lồ mà còn là một hệ thống phức tạp, đòi hỏi sự hiểu biết sâu sắc về cấu tạo và cách vận hành cẩu tháp để đảm bảo an toàn và hiệu quả. Hãy cùng Vietnhatcorp khám phá chi tiết từng phần của cẩu tháp qua catalogue giới thiệu này.

✅ Cấu tạo & Vận hành Cẩu Tháp

Trang đầu tiên giới thiệu tổng quan về chủ đề chính: "Cấu tạo & Vận hành Cẩu Tháp", nhấn mạnh vai trò của nó như một giải pháp thi công cốt lõi cho các công trình cao tầng và siêu cao tầng. Hình ảnh cẩu tháp đồ sộ giữa lòng đô thị phác họa rõ nét tầm quan trọng của thiết bị này.

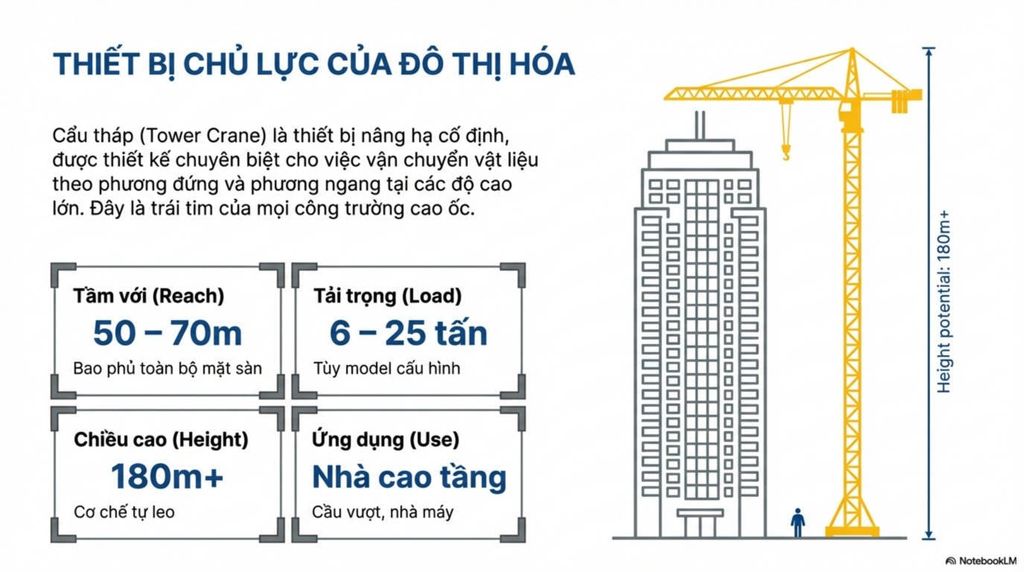

✅ Thiết bị chủ lực của đô thị hóa

Cẩu tháp được định nghĩa là thiết bị nâng hạ cố định, chuyên biệt cho việc vận chuyển vật liệu theo phương đứng và ngang tại các độ cao lớn. Các thông số nổi bật bao gồm tầm với 50-70m, tải trọng 6-25 tấn (tùy model), chiều cao 180m+ với cơ chế tự leo, và ứng dụng rộng rãi trong xây dựng nhà cao tầng, cầu vượt, nhà máy.

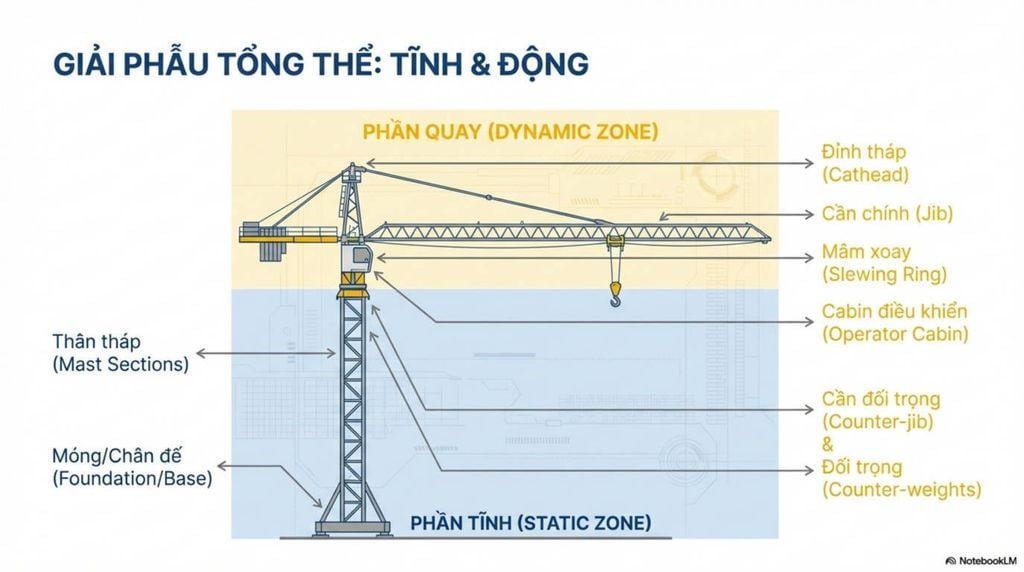

✅ Giải phẫu tổng thể: Tĩnh & Động

Trang này phân tích cấu trúc cẩu tháp thành hai vùng chính: Phần tĩnh (Static Zone) bao gồm Thân tháp (Mast Sections) và Móng/Chân đế (Foundation/Base), và Phần quay (Dynamic Zone) với Đỉnh tháp (Cathead), Cần chính (Jib), Mâm xoay (Slewing Ring), Cabin điều khiển (Operator Cabin), Cần đối trọng (Counter-jib) và Đối trọng (Counter-weights).

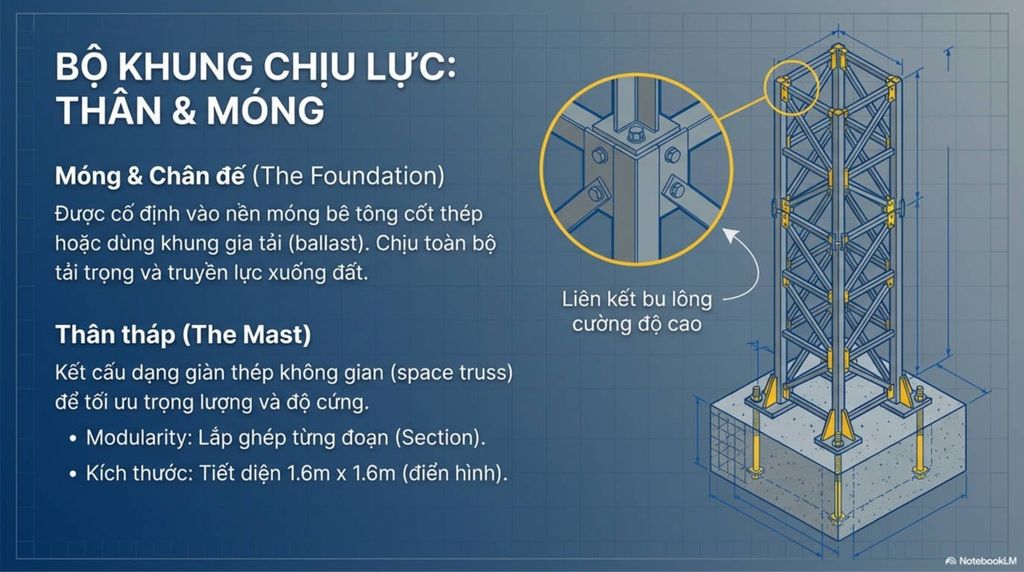

✅ Bộ khung chịu lực: Thân & Móng

Móng và Chân đế là nền tảng cố định cẩu tháp vào bê tông cốt thép hoặc khung gia tải, chịu toàn bộ tải trọng. Thân tháp có kết cấu giàn thép không gian, tối ưu trọng lượng và độ cứng, được lắp ghép từng đoạn (modularity) với tiết diện điển hình 1.6m x 1.6m, liên kết bằng bu lông cường độ cao.

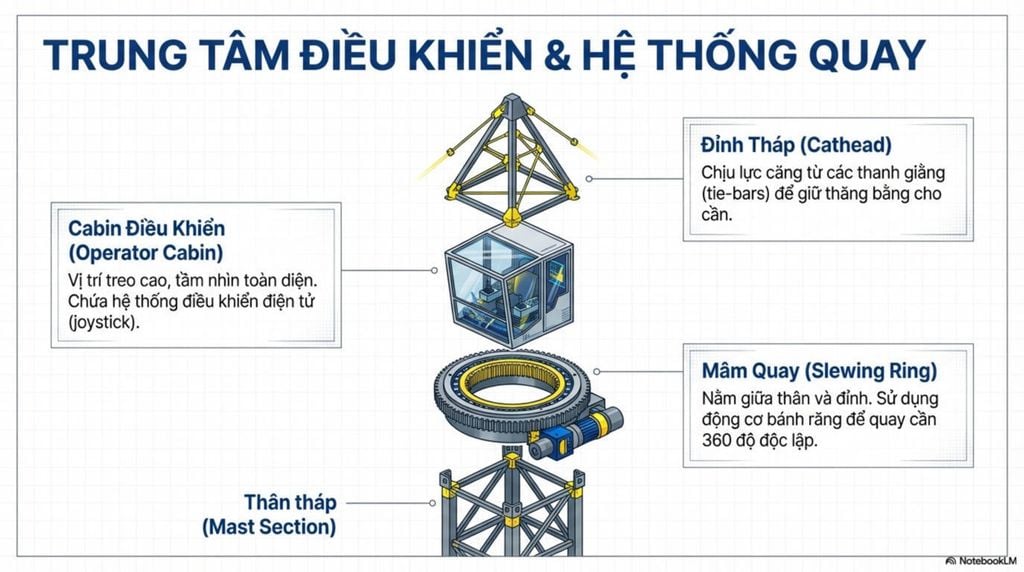

✅ Trung tâm điều khiển & Hệ thống quay

Đình Tháp (Cathead) chịu lực căng từ các thanh giằng, giữ thăng bằng cho cần. Cabin Điều Khiển (Operator Cabin) đặt ở vị trí cao, cung cấp tầm nhìn toàn diện và chứa hệ thống điều khiển điện tử (joystick). Mâm Quay (Slewing Ring) nằm giữa thân và đỉnh, sử dụng động cơ bánh răng cho phép cần quay 360 độ độc lập.

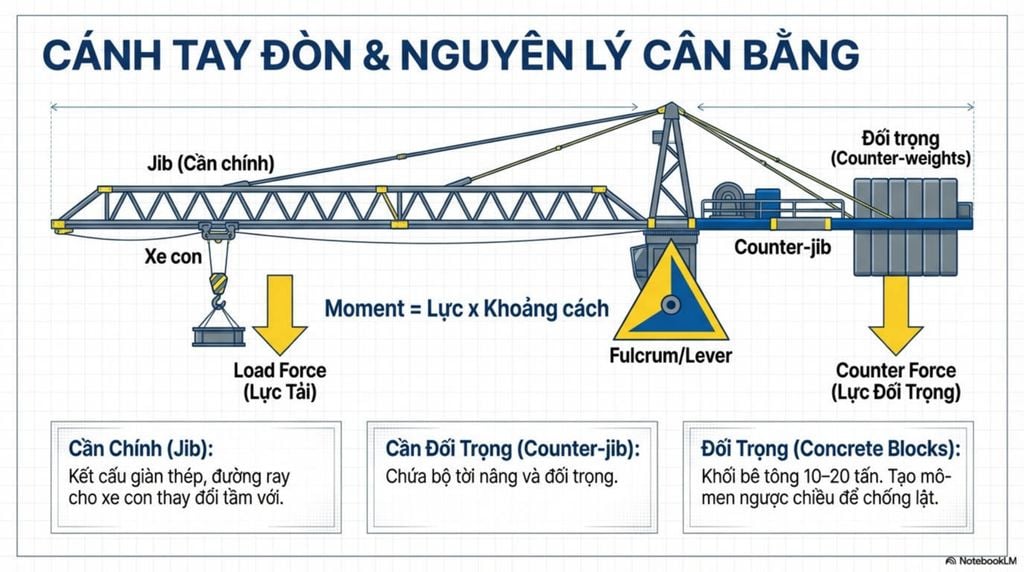

✅ Cánh tay đòn & Nguyên lý cân bằng

Jib (Cần chính) là kết cấu giàn thép, có đường ray cho xe con thay đổi tầm với. Cần Đối trọng (Counter-jib) chứa bộ tời nâng và đối trọng. Đối trọng (Concrete Blocks) là các khối bê tông nặng 10-20 tấn, tạo mô-men ngược chiều để chống lật, tuân theo nguyên lý Moment = Lực x Khoảng cách, đảm bảo sự cân bằng trong quá trình vận hành cẩu tháp.

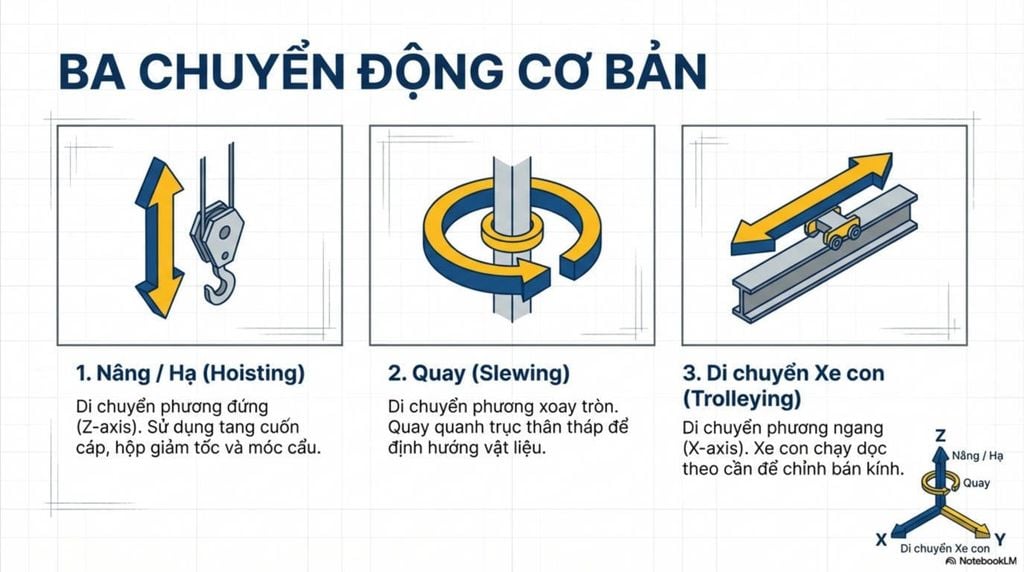

✅ Ba chuyển động cơ bản

Cẩu tháp thực hiện ba chuyển động chính: 1. Nâng/Hạ (Hoisting) theo phương đứng (Z-axis) bằng tang cuốn cáp và móc cẩu. 2. Quay (Slewing) theo phương xoay tròn quanh trục thân tháp. 3. Di chuyển Xe con (Trolleying) theo phương ngang (X-axis) dọc cần để chỉnh bán kính.

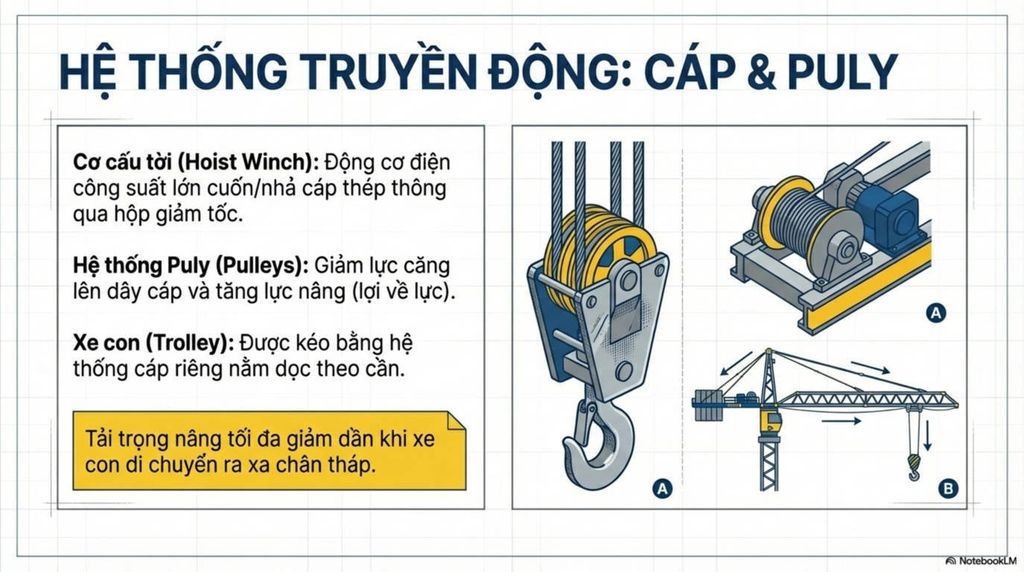

✅ Hệ thống truyền động: Cáp & Puly

Hệ thống truyền động bao gồm Cơ cấu tời (Hoist Winch) với động cơ điện công suất lớn, cuốn/nhả cáp thép qua hộp giảm tốc. Hệ thống Puly (Pulleys) giúp giảm lực căng lên dây cáp và tăng lực nâng. Xe con (Trolley) được kéo bằng hệ thống cáp riêng dọc theo cần. Lưu ý, tải trọng nâng tối đa giảm dần khi xe con di chuyển ra xa chân tháp.

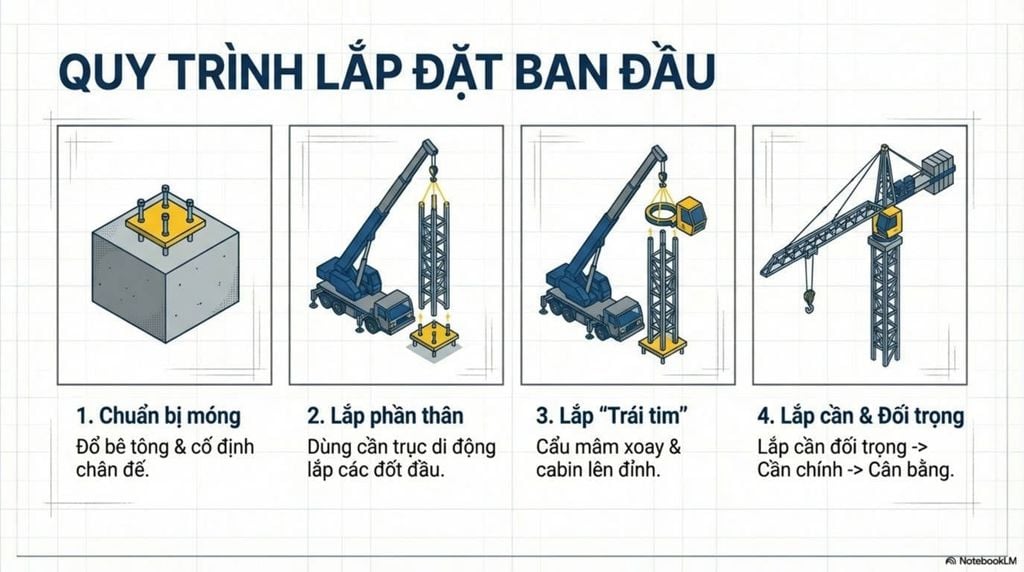

✅ Quy trình lắp đặt ban đầu

Quy trình lắp đặt ban đầu gồm 4 bước: 1. Chuẩn bị móng bằng cách đổ bê tông và cố định chân đế. 2. Lắp phần thân bằng cần trục di động để lắp các đốt đầu tiên. 3. Lắp "Trái tim" – cầu mâm xoay và cabin lên đỉnh. 4. Lắp cần & Đối trọng, bắt đầu từ cần đối trọng, sau đó là cần chính, để đạt trạng thái cân bằng.

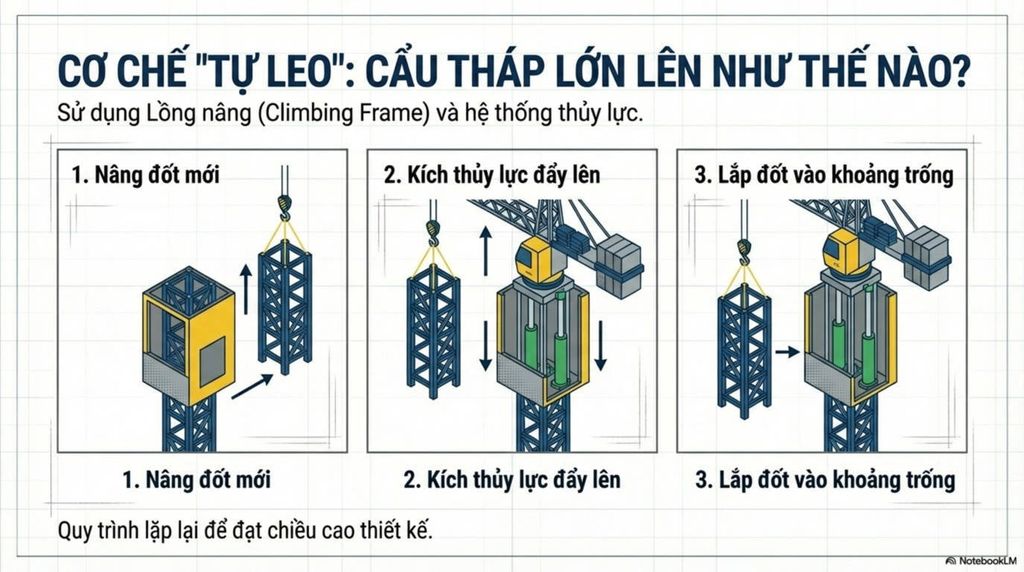

✅ Cơ chế "Tự leo": Cẩu tháp lớn lên như thế nào?

Cơ chế "Tự leo" (Self-Climbing) cho phép cẩu tháp tăng chiều cao cùng với công trình. Quy trình này sử dụng Lồng nâng (Climbing Frame) và hệ thống thủy lực, bao gồm các bước: 1. Nâng đốt mới, 2. Kích thủy lực đẩy lên, 3. Lắp đốt vào khoảng trống. Quy trình này lặp lại cho đến khi đạt chiều cao thiết kế.

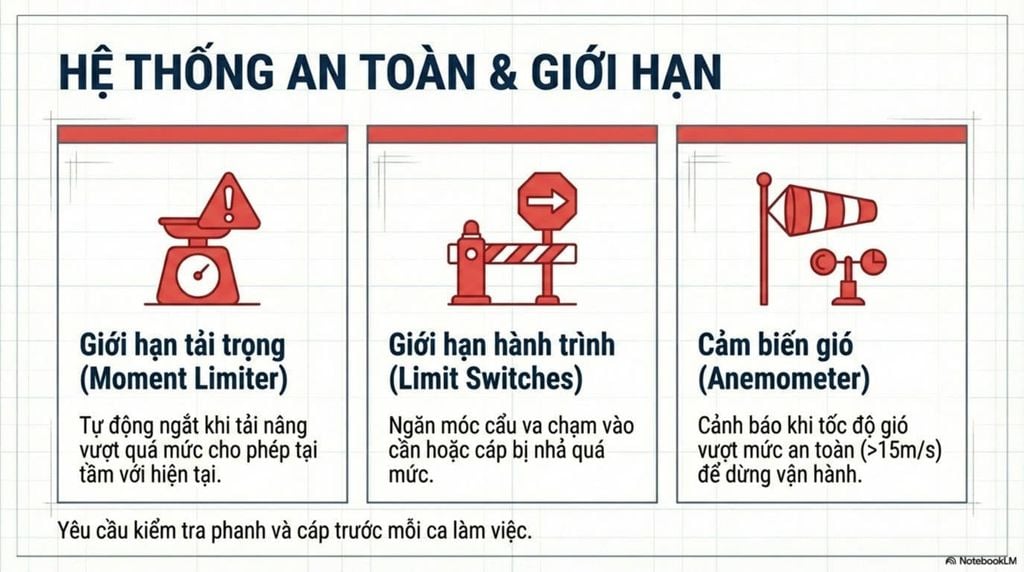

✅ Hệ thống an toàn & Giới hạn

An toàn là tối quan trọng trong vận hành cẩu tháp. Các hệ thống chính bao gồm: Giới hạn tải trọng (Moment Limiter) tự động ngắt khi tải vượt mức cho phép; Giới hạn hành trình (Limit Switches) ngăn móc cẩu va chạm hoặc cáp nhả quá mức; Cảm biến gió (Anemometer) cảnh báo và dừng vận hành khi tốc độ gió vượt quá 15m/s. Việc kiểm tra phanh và cáp trước mỗi ca làm việc là bắt buộc.

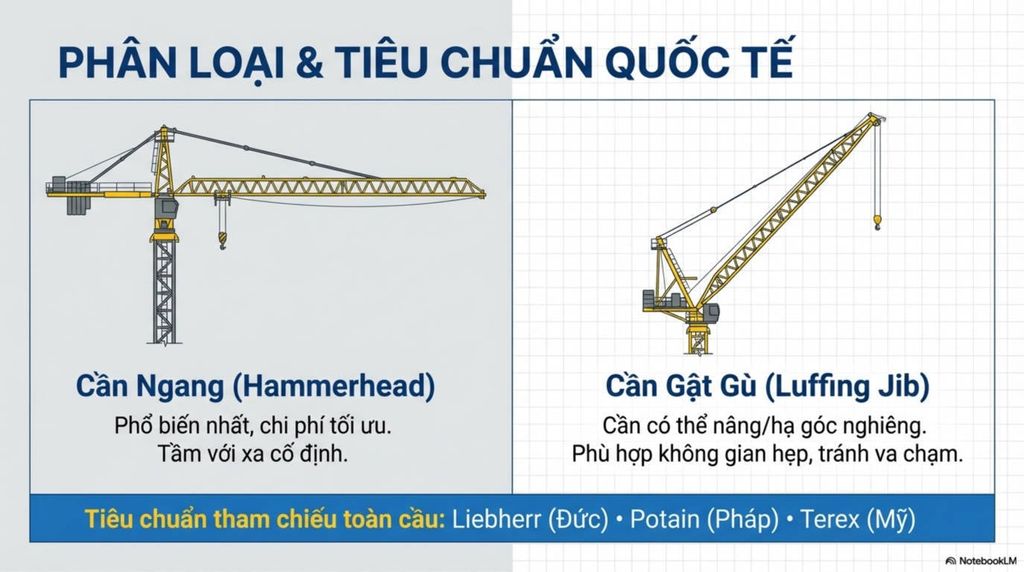

✅ Phân loại & Tiêu chuẩn quốc tế

Cẩu tháp được phân loại chủ yếu thành hai loại: Cần Ngang (Hammerhead) phổ biến, chi phí tối ưu, tầm với xa cố định; và Cần Gật Gù (Luffing Jib) có khả năng nâng/hạ góc nghiêng, phù hợp không gian hẹp, tránh va chạm. Các tiêu chuẩn tham chiếu toàn cầu đến từ các thương hiệu uy tín như Liebherr (Đức), Potain (Pháp) và Terex (Mỹ). Hiểu rõ cấu tạo và cách vận hành cẩu tháp là nền tảng để lựa chọn và sử dụng hiệu quả.
