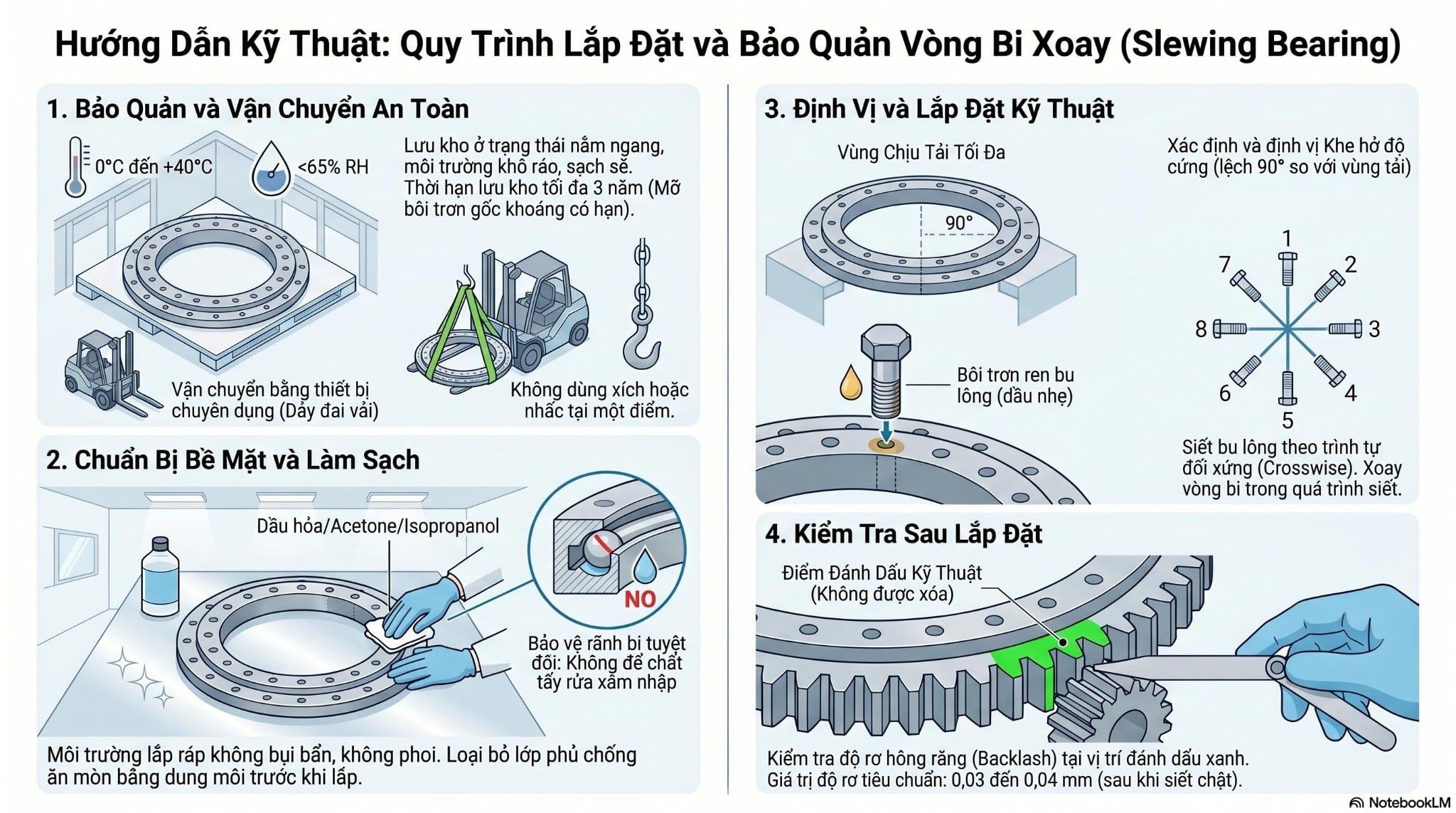

Mâm quay toa cẩu (slewing ring / swing bearing) là bộ phận chịu tải trọng lớn nhất trên toàn bộ hệ thống cẩu — cho phép toa quay 360° trong khi vẫn truyền lực ổn định xuống khung gầm. Lắp đặt sai hoặc bảo dưỡng không đúng cách dẫn đến mài mòn sớm, tiếng ồn bất thường và trong trường hợp nghiêm trọng — gãy vỡ đột ngột khi đang nâng tải. Bài viết này tổng hợp toàn bộ quy trình kỹ thuật lắp đặt và bảo dưỡng mâm quay toa áp dụng cho các dòng cẩu tự hành, cẩu bánh xích và cẩu tháp phổ biến tại Việt Nam.
▶️ 1. Chuẩn bị môi trường và dụng cụ lắp ráp
Môi trường lắp ráp ảnh hưởng trực tiếp đến tuổi thọ mâm quay toa ngay từ ngày đầu vận hành. Nhiều trường hợp mâm hỏng sớm sau khi thay không phải do chất lượng sản phẩm mà do lắp đặt trong điều kiện không đảm bảo.
✔️ Yêu cầu môi trường lắp ráp
- Khu vực lắp ráp phải sạch sẽ, sáng sủa, không có xơ vải (như xơ nhựa từ bao bì)
- Không vận hành các máy móc sinh phoi kim loại hoặc bụi trong cùng khu vực lắp ráp
- Bảo vệ mâm quay toa tuyệt đối khỏi: bụi bẩn, độ ẩm, phoi, keo dính và các chất ô nhiễm khác
- Nhiệt độ làm việc lý tưởng: +5°C đến +35°C — tránh lắp ráp ngoài trời khi mưa hoặc độ ẩm cao
✔️ Dụng cụ cần chuẩn bị
| Dụng cụ | Mục đích sử dụng |
|---|---|
| Cờ lê lực (torque wrench) | Siết bu-lông đúng mô men quy định |
| Thước căn lá (feeler gauge) | Đo khe hở sườn răng sau lắp |
| Palăng / cẩu phụ trợ | Nâng hạ mâm quay toa an toàn |
| Dây đai cáp vải | Treo nâng mâm không làm hỏng bề mặt |
| Cọ + vải không xơ | Vệ sinh bề mặt lắp ráp |
| Dung môi làm sạch | Dầu diesel, acetone hoặc isopropanol |
| Găng tay bảo hộ | Tránh mồ hôi tay gây ăn mòn bề mặt |
| Mỡ bôi trơn chuyên dụng | Bơm mỡ định kỳ sau lắp đặt |

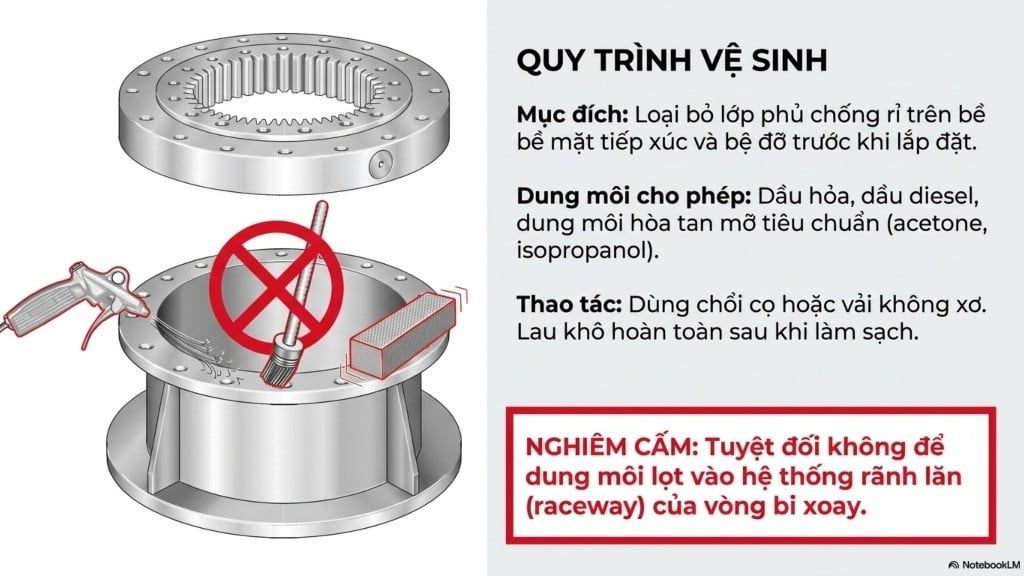

▶️ 2. Vệ sinh mâm quay toa trước khi lắp
✔️ Làm sạch lớp phủ chống ăn mòn
Mâm quay toa xuất xưởng luôn được phủ một lớp dầu chống ăn mòn để bảo quản trong quá trình vận chuyển và lưu kho. Bắt buộc phải làm sạch lớp phủ này trên toàn bộ bề mặt tiếp xúc và bề mặt lắp ráp trước khi tiến hành lắp đặt.
Dung môi làm sạch được khuyến nghị:
- Dầu mỏ hoặc dầu diesel — phổ biến, dễ kiếm tại công trường
- Acetone — hiệu quả cao với lớp phủ dày, bay hơi nhanh
- Isopropanol — an toàn hơn cho bề mặt gia công tinh
Quy trình làm sạch: Thấm dung môi vào cọ hoặc vải không xơ → lau sạch toàn bộ tạp chất trên bề mặt tiếp xúc → để khô hoàn toàn trước khi đặt vào vị trí lắp ráp.
✔️ Lưu ý đặc biệt với mâm quay toa có bánh răng
▶️ 3. Định vị và đặt mâm quay toa đúng cách
✔️ Bôi trơn bề mặt lắp ráp và ren bu-lông
Trước khi đặt mâm vào vị trí, bôi một lớp mỡ hoặc dầu mỏng lên:
- Bề mặt tựa của mâm quay toa (bề mặt tiếp xúc với kết cấu máy)
- Ren của ốc vít cố định — giúp mô men siết thực tế phản ánh đúng lực kẹp chặt

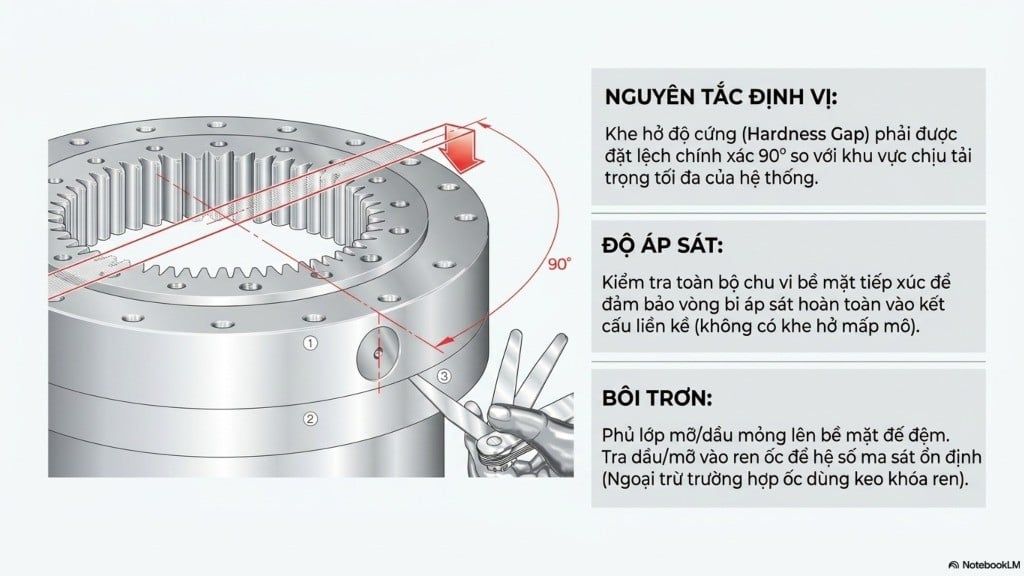

✔️ Xác định và định vị "khoảng trống độ cứng"
Đây là bước kỹ thuật quan trọng nhất khi đặt mâm quay toa, thường bị bỏ qua trong thực tế:
| 📐 Định vị khoảng trống độ cứng (Hardness Gap) | |
| Khoảng trống độ cứng là gì? | Điểm giao giữa điểm bắt đầu và điểm kết thúc của quá trình nhiệt luyện rãnh lăn. Đây là vùng có độ cứng thấp hơn so với phần còn lại của vòng. |
| Nhận biết bằng cách nào? | Thường được đánh dấu bằng logo in chìm hoặc nút đóng (plug) trên bề mặt vòng. |
| Cần đặt ở vị trí nào? | Lệch 90° so với khu vực chịu tải trọng tối đa — đảm bảo vùng độ cứng thấp nhất không phải chịu lực lớn nhất trong vận hành. |
✔️ Kiểm tra độ tiếp xúc toàn diện
Sau khi đặt mâm vào vị trí, kiểm tra để chắc chắn mâm tiếp xúc khít với kết cấu kề cận trên toàn bộ chiều rộng. Nếu có khe hở cục bộ, bu-lông siết chặt sẽ gây biến dạng mâm và ứng suất tập trung không đều — dẫn đến hỏng sớm.
Vietnhatcorp – tra cứu part number miễn phí theo model và serial máy

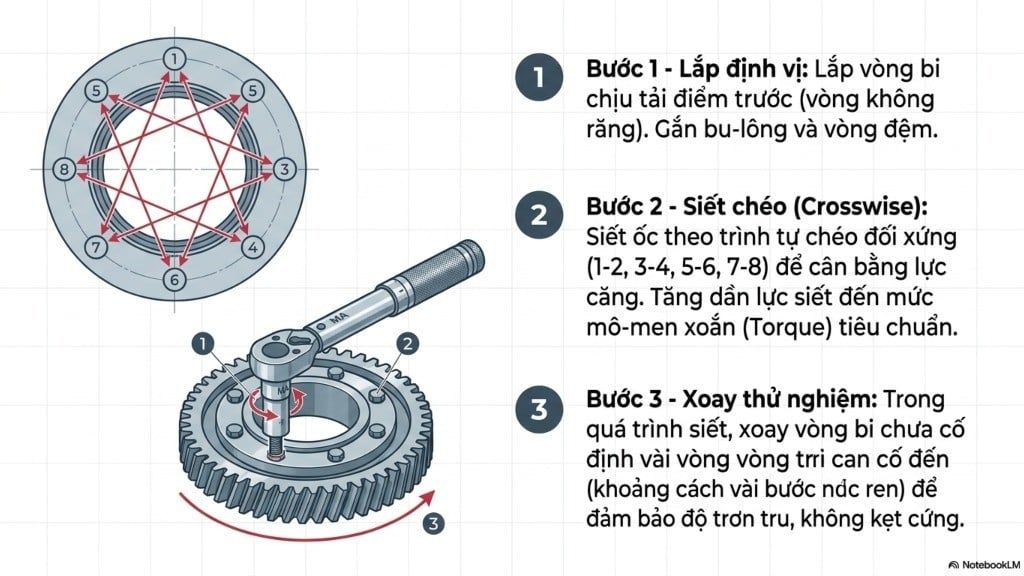

▶️ 4. Trình tự cố định – Siết bu-lông theo tiêu chuẩn
✔️ Nguyên tắc chung khi lắp bu-lông
- Chỉ tiến hành lắp bu-lông khi mâm không chịu bất kỳ tải trọng ngoài nào
- Lắp tất cả bu-lông vào vị trí trước khi siết — không siết từng bu-lông một ngay lập tức
- Siết dần từng bước: 30% → 60% → 100% mô men quy định
- Bắt buộc siết theo trình tự chéo nhau (cross pattern) để tránh lực căng không đều
✔️ Thứ tự lắp vòng trong / vòng ngoài
| Loại mâm quay toa | Vòng lắp trước | Lý do |
|---|---|---|
| Mâm không có bánh răng | Vòng chịu tải điểm trước | Đảm bảo vị trí định tâm chính xác |
| Mâm có bánh răng | Vòng không có bánh răng trước | Tránh sai lệch khi điều chỉnh khe hở răng |
✔️ Quy trình siết bu-lông chi tiết
Lắp vào nhưng chưa siết chặt. Vặn tay cho đến khi bu-lông tiếp xúc nhẹ với bề mặt.
Siết theo thứ tự chéo (đối diện nhau) đạt 30% mô men quy định. Xoay vòng chưa cố định vài vòng.
Lặp lại theo thứ tự chéo, tăng lên 60% mô men. Tiếp tục xoay vòng kiểm tra.
Siết đạt 100% mô men quy định theo catalog nhà sản xuất. Kiểm tra lại toàn bộ.

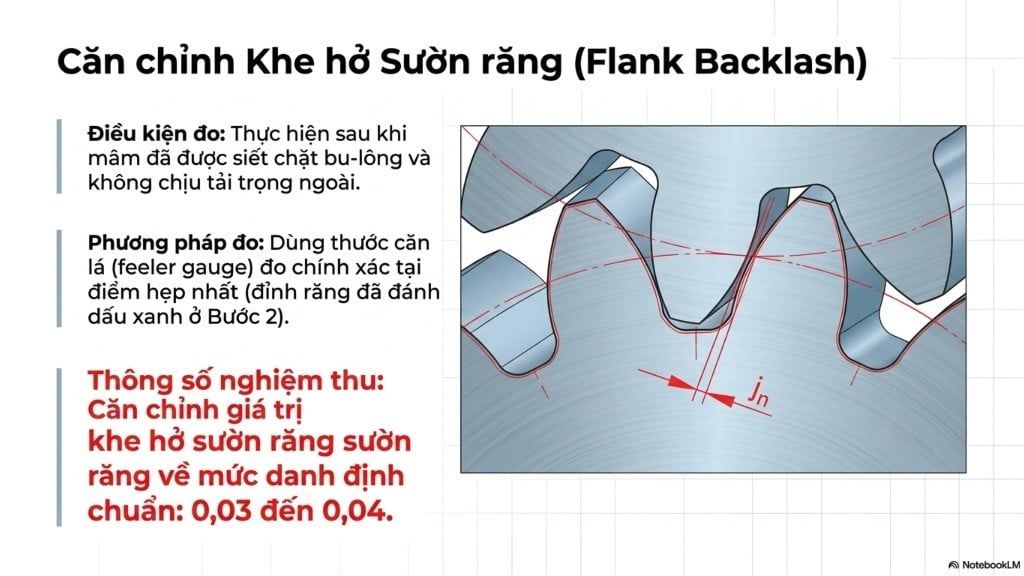

▶️ 5. Kiểm tra khe hở sườn răng sau lắp
Bước này chỉ áp dụng cho mâm quay toa có bánh răng. Khe hở sườn răng (backlash) sai quy chuẩn dẫn đến hai vấn đề đối lập:
- Khe hở quá nhỏ: Lực ăn khớp lớn, nhiệt độ tăng, mài mòn nhanh và có thể kẹt răng khi tải nặng
- Khe hở quá lớn: Rung động, va đập giữa các răng, tiếng ồn và mỏi kim loại sớm
✔️ Quy trình đo và điều chỉnh khe hở sườn răng
| Bước | Thao tác |
| Bước 1 | Xác định vị trí đỉnh răng được đánh dấu màu xanh lá (điểm hẹp nhất) |
| Bước 2 | Đưa bánh răng ăn khớp (pinion) vào vị trí tiếp xúc với đỉnh răng đánh dấu |
| Bước 3 | Dùng thước căn lá (feeler gauge) đo khe hở tại vị trí đỉnh răng màu xanh |
| Bước 4 | Điều chỉnh khoảng cách tâm bánh răng ăn khớp cho đến khi đạt khe hở 0,03–0,04 × module răng |
| Bước 5 | Kiểm tra lại bằng cách quay thử thủ công ít nhất 2–3 vòng đầy đủ |
▶️ 6. Bảo dưỡng định kỳ mâm quay toa
✔️ Chu kỳ bảo dưỡng khuyến nghị
| Hạng mục | Chu kỳ | Nội dung |
|---|---|---|
| Bơm mỡ bôi trơn | 100–250 giờ | Bơm mỡ đều qua tất cả vú mỡ, xoay toa trong lúc bơm |
| Bôi trơn bánh răng | 100–250 giờ | Bôi mỡ đặc lên mặt răng và sườn răng ăn khớp |
| Kiểm tra khe hở dọc trục | 500 giờ | Đo độ dịch chuyển dọc trục, so sánh với giá trị ban đầu |
| Kiểm tra khe hở sườn răng | 500 giờ | Đo lại bằng feeler gauge tại điểm đánh dấu màu xanh |
| Kiểm tra bu-lông cố định | 500 giờ | Siết lại toàn bộ bu-lông theo mô men quy định |
| Kiểm tra tổng thể | 2.000 giờ | Kiểm tra mài mòn răng, bề mặt rãnh lăn, phớt chắn bụi |
✔️ Kỹ thuật bơm mỡ đúng cách
Sai lầm phổ biến nhất trong bảo dưỡng là bơm mỡ không đúng cách dẫn đến một số vùng bị thiếu mỡ trong khi vùng khác thừa áp suất có thể đẩy phớt chắn bụi ra ngoài:
- Bơm từ từ, áp suất thấp — tránh dùng máy bơm mỡ khí nén áp suất cao
- Xoay toa trong khi bơm — đảm bảo mỡ phân bố đều toàn bộ vòng rãnh lăn
- Bơm đến khi thấy mỡ cũ bắt đầu tràn ra tại phớt chắn bụi — lúc đó dừng lại
- Lau sạch mỡ thừa tràn ra ngoài ngay lập tức để tránh bụi bám
- Dùng mỡ EP2 hoặc tương đương được khuyến nghị bởi nhà sản xuất cẩu

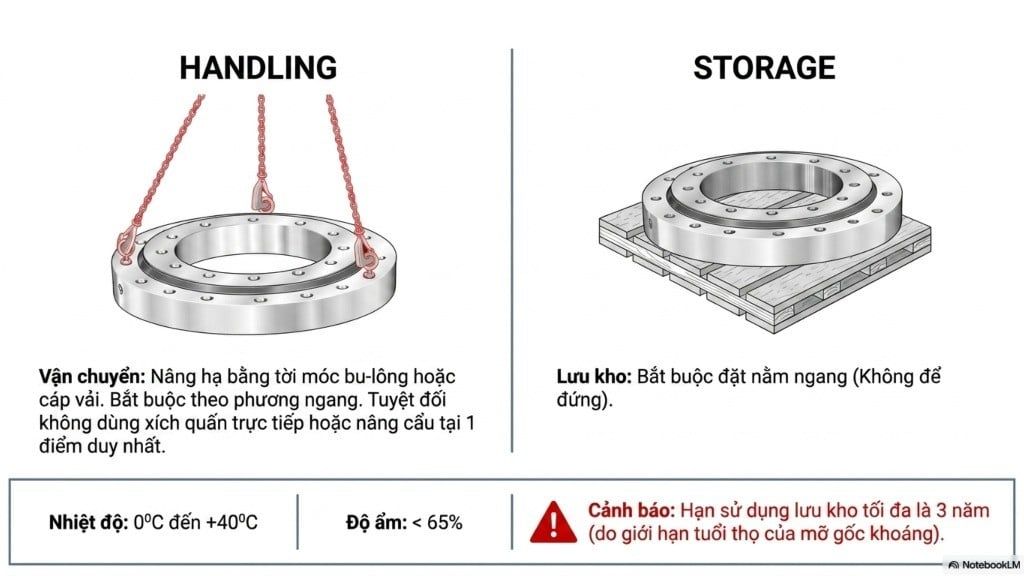

▶️ 7. Vận chuyển và bảo quản mâm quay toa đúng cách
✔️ Vận chuyển an toàn
- Vận chuyển mâm quay toa lớn ở tư thế đặt nằm ngang
- Khi nâng: dùng palăng móc vào bu-lông vòng (eye bolts) hoặc dây đai cáp vải
- Tuyệt đối không quấn xích trực tiếp vào mâm quay toa — sẽ làm trầy xước và biến dạng bề mặt gia công
- Không bao giờ nâng chỉ từ một điểm duy nhất — phân tải đều ít nhất 3–4 điểm treo
- Chỉ gỡ vỏ bao bì nguyên bản ngay trước thời điểm tiến hành lắp ráp
✔️ Điều kiện bảo quản lưu kho
| Điều kiện bảo quản mâm quay toa trong kho | |
| Tư thế lưu kho | Đặt nằm ngang — tuyệt đối không để đứng (dù chỉ trong thời gian ngắn) |
| Nhiệt độ kho | 0°C đến +40°C |
| Độ ẩm tương đối | Không vượt quá 65% |
| Môi trường | Phòng kín, sạch, khô ráo — không tiếp xúc hóa chất dạng hơi/khí/lỏng |
| Thời gian bảo quản tối đa | Lên đến 3 năm với điều kiện đầy đủ như trên |
▶️ 8. Dấu hiệu nhận biết mâm quay toa cần thay thế
Nhận biết sớm giúp lên kế hoạch thay thế chủ động — tránh hỏng đột ngột khi đang nâng tải:
| Dấu hiệu | Nguyên nhân có thể | Mức độ ưu tiên |
|---|---|---|
| Tiếng lạo xạo / gõ kim loại khi quay toa | Bi/con lăn vỡ, mảnh kim loại trong rãnh lăn | 🔴 Dừng máy ngay |
| Khe hở dọc trục ≥ 1,5mm | Bi/con lăn mòn quá mức cho phép | 🔴 Thay ngay |
| Toa bị lắc / rung không đều khi quay | Mài mòn không đều hoặc bi bị hỏng cục bộ | 🟠 Kiểm tra ngay |
| Khe hở sườn răng vượt 2× giá trị ban đầu | Mòn sườn răng do thiếu bôi trơn | 🟠 Lên kế hoạch thay |
| Mỡ chảy ra đen / lẫn mảnh kim loại | Mài mòn kim loại, nhiễm bẩn nghiêm trọng | 🟠 Kiểm tra sâu |
| Lực quay toa tăng bất thường | Thiếu mỡ hoặc bi bắt đầu kẹt | 🟡 Bơm mỡ kiểm tra |
